桉木模板的原材料，”单板“怎么检查质量？

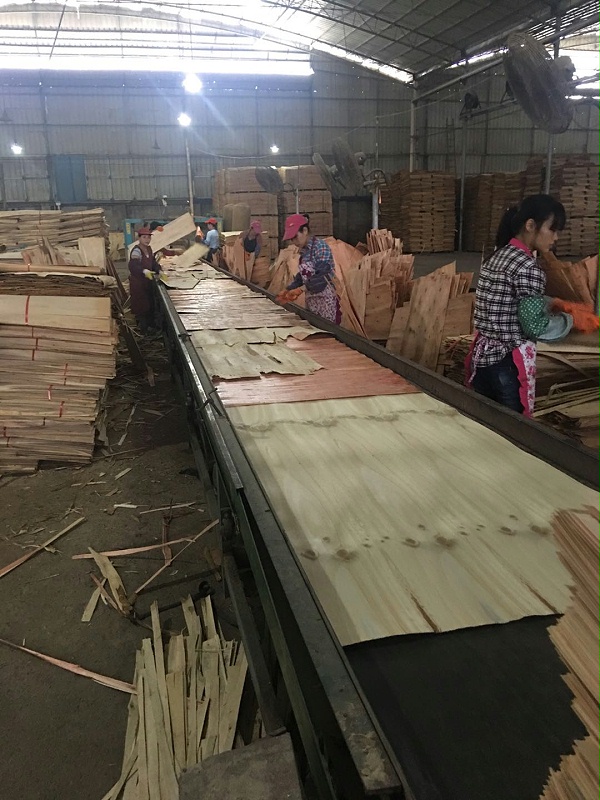

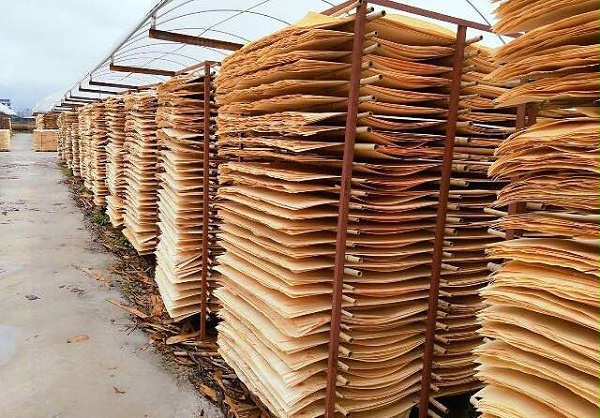

桉木单板俗称桉木面板、桉木芯板，是由旋切机采侧面滚动旋切桉树而成的木质薄片状材料，其厚度通常为0.4-10mm之间。

主要用来生产胶合板或者其他胶合层积材。一般优质单板用于胶合板、贴面板等人造板的面板，等级较低的单板用作背板和芯板以及建筑模板等。

桉木单板是比较消耗劳动力的产品，这种产品在发展中国家比较多，目前中国的产量占据首位。

单板质量的好坏关系到胶合板的质量。评定单板质量的指标归纳起来有4个：单板厚度偏差，即加工精度；单板背面裂缝；单板背面光洁度；单板横纹抗拉强度。这些指标中前两个是主要的。因为单板背面裂缝越多、越深，则背面光洁度就差，抗拉强度也就小。前两个指标的测定方法和仪器比较简单，生产中便于采用。

影响单板质量的因子很多，而且因子之间互相关联，是比较复杂的问题。

一般指的工艺条件是木段热处理温度、含水率、旋刀的研磨角及安装位置(刀刃高度、切削角和后角)、压尺的形状、角度和安装位置(压榨百分率、压尺相对于刀刃的水平和垂直距离)、旋刀后角的变化程度等。这些参数互相协调好，即能得到优质的单板。

旋切小径木时，为了避免产生单板两端厚中间薄的现象，可使旋刀中部高于两端0.1～0.2mm。

旋刀的切削角在切削过程中，应该均匀地变小，不能变大。对于直径在300～1lOOmm时，后角变化一般不超过1°。800～200mm时为3°；刀的刃口应该同卡轴轴线向平行，若在垂直平面内歪斜会引起沿刀长上的后角变化，水平面内歪斜形成斜旋切。

压榨百分率是同单板厚度、树种、木材热处理后温度等有关。目前我国常用树种的压榨百分率如下：椴木为10%—15%，水曲柳15％～20％，松木15%～20％。

旋切机的精度和切削一被加工物系统的刚性

制造木材层积塑料、航空胶合板的单板是比较薄的(约0.5mm)。假如旋切机本身精度很差，那就旋切不出符合质量要求的单板。因此，对不同要求的单板应由不同加工精度的旋切机来完成。

切削一被加工物系统的刚性差，在旋切时，刀架发生变形或木段弯曲，这样得到的单板质量就差。

当旋切50℃以上的木段时，木段和单板中热能会传递到旋刀刀刃和压尺的前棱。由于局部不均匀加热、热膨胀变形的结果，使旋刀和压尺变形弯曲，而且变形量较大。从图3-30中可以看出，原来水平间距为2.5mm、垂直距离为0.5mm，由于热变形，中部的间距变为2.Omm和0。此时旋出的单板厚度差异是很大的，都将成为废单板。目前改进办法有两种：①预先把旋刀和压尺加热后再安装在刀架上；②刀架装有冷却系统，把旋刀和压尺从木段得到的热量，用循环的冷却水把其带走。有些树种本身带有很多粘状分泌物，旋切时遇冷很容易粘附在刀刃上，影响旋切。因此，有的刀架上装有热水循环系统，使粘液不粘在旋刀上，从而提高旋切质量。

在旋切时，由于木段对刀架有反作用力，结果使刀梁和压尺梁变形，改变了旋切条件。

为了保持稳定的压榨力，现代旋切机上装有气缸，用气压来保持压尺对木段的压力，保证旋切质量。

为了防止刀梁后退而过多磨损进刀螺杆，在刀床后尾装有气压装置来抵抗木段对刀架的反作用力，保证单板质量均一。

在旋切机中运动件很多，但对旋切质量关系较大的是进刀螺杆和螺母之间磨损(目前有的旋切机已采用液压进刀系统)，卡轴径向摆动，两卡轴中心不同心，压尺梁和刀梁的松动等等。因此，需要定期检查这些易损地方，及时维修和保养。

进刀螺杆外面应套上皮套，不让尘屑掉入螺杆而加速磨损。压尺梁最好不用支持螺钉支持在刀梁上，而是用滑块联结和支持；压尺最好用气压保持其对木段的压力。 大旋切机不应旋切过短木段，否则必须装有中心扶架.

广西金生水建材有限公司14年以来，与许多广西和外地企业，如中交航一局，广西建工集团，广西永邦劳务服务公司，广西钦申建筑劳务公司等多家大型劳务公司及房地产建筑公司建立了长久、稳定的合作关系。为其提供建筑模板、建筑木方等周转材。全国热线 电话：180-7663-6718  网址：www.gxjss168.com
